DELTA PTO 란 독일 EJOT사에서 개발한 플라스틱 전용 TAPPING SCREW

탁월한 체결력으로 MACHINE SCREW와 유사한 정도의 체결 강도 실현

독일 EJOT사에서 개발된 가장 진보된 형태의 멸가소성 플라스틱 전용 나사산의 상표명 입니다. 유럽 및 미주 지역에서는 이미 일반화된 PT® 나사산(Thread)의 개량형으로, 플라스틱 BOSS에 적절한 HOLE을 가공하고 체결하는 것만으로 일반 TAPPING SCREW 보다 재사용성은 2~3배 향상되고 풀림 저항 또한 2배 정도 우수합니다. 새로운 형태의 나사산을 도입하므로써 발생하는 안정성과 효율성의 수혜자가 되십시오.

Characteristics

  • 나사산 각의 개선
    30° → 20° → 140° → 180° (수직방향)
    4개의 각도가 나사산 1개에 숨어 있습니다.
  • 최적화된 pitch / 나사의 리드각
  • PT® THREAD에 비해 강화된 골경부
  • EJOT 자체 규격 머리 형상 제공으로공넓은 좌면(坐面) 채용 용이
Results
CauseResult
적은 체적으로 상대물 손상 최소화

재상용성의 비약적인 향상

상대물의 변형에 따른 상대물 소재의 흐름을 미리 고려함
BOSS의 변형 최소화, 풀림에 대한 저항, 인장력에 대한 강한 반발력
나사 각도에 의해 힘의 분산에 효율성
높은 체결 TORQUE 적용가능
상대물의 강도를 고려한 최적 PITCH 적용
골경부분 강화를 통한 TORQUE 강도 강화
골경부분 강화

DELTA PT® VS PT®

  • PITCH 가 작음
  • 나사산 안에 여러 개의 각 존재
  • 굵어진 골경

DELTA PT® vs TAPPING

  • PITCH 가 큼
  • 30° vs 60°
  • 높은 나사산 높이 (山高)
더보기

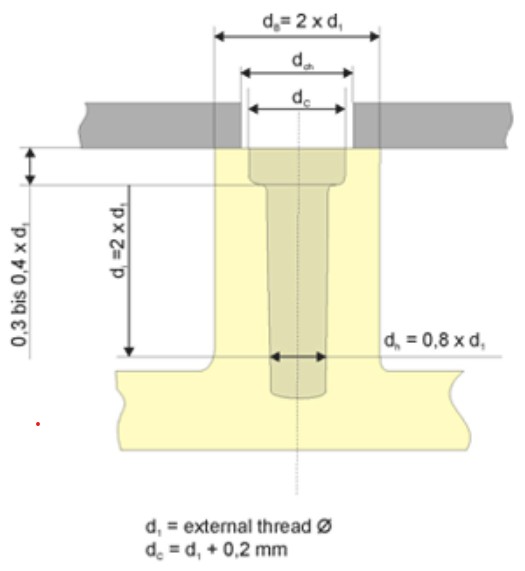

Design recommendation(BOSS 디자인을 위한 참고 자료)

  • Recommended boss eometry(권장BOSS형상)
  • d1 = nominal screw diameter(호칭경)
  • dB = boss outside-ø
  • dC = counterbore-ø
  • dh = hole-ø
  • di = insertion depth(삽입 깊이)
  • Optimization by the EJOTdprognosis program(최적화된 EJOT의 진단 프로그램)
 ※ 위의 자료는 일반적인 적용을 위한 가이드라인 이며, 극소형 SCREW 및 특수 RESINE에 대해서는 정밀 검토가 별도로 필요 합니다.
