혁신적 조립 에러 감소로 생산 비용 절감

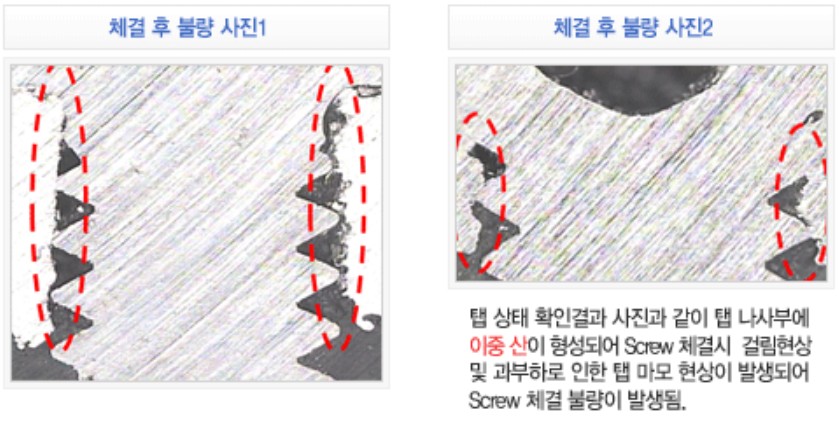

공정에서 체결 ERROP된 제품의 단면을 확인한 결과 TAP 가공시 발생되는 이중산(그림)에 SCREW의 불완전 나사산이 체결되는 현상에 의해 발생됨으로 SCREW를 개선하여 체결 ERROR를 방지함이 그 목적

체결 ERROR 현상

SCREW의 헛돔, SCREW 부러짐, 상대물의TAP 망가짐등 체결 시 발생되는 모든 현상을 말함.
A) 유형1 → 소착 : 체결 시 더 이상 진행하지 못하고 멈춘 상황 (예 : 삼성스토리지사 tap 단면)
SCREW의 헛돔, SCREW 부러짐, 상대물의TAP 망가짐등 체결 시 발생되는 모든 현상을 말함.
B) 유형2
  • 헛돔 : 상대물의 TAP이 마모되어 SCREW가 헛도는 현상. (삼성VD)
  • 알루미늄등 약한 재질에서 더욱 심함.
  • 두께가 얇은 판에서 더욱 심함.

완전나사 원리

SCREW의 가공에서 발생되는 불완전 나사부위를 전조가공 시 금형에서 제거하여 가공함.
(일반나사보다 1~1.5산이 더 가공된다.)

끝부분 확대
전체 사진
투영기 사진
완전 나사산 SCREW
일반 불완전나사 SCREW
상대물에 C가공이 있을 경우:
screw에 별도의 chamfer 를 가공하지 않아도 된다.

SCREW의 원리

SCREW의 가공에서 발생되는 불완전 나사부위를 전조가공 시 금형에서 제거하여 가공함.
b) 상대물에 C가공이 없을 경우 : screw에 chamfer 를 가공하여 생산성을 증가시킨다.
