얇은 머리 Screw에 가장 적합한 머리 홈 형상입니다.

아세아볼트는 SLIM HEAD의 체결문제 대응을 위해 일 본 OSG와 라이센스 계약을 맺고 초박형 HEAD에 가장 적합한 Micro stix를 공급합니다. 삼각날개, Ultra-Line, 초정밀 Driver Bits의 조합은 얇은 머리에서도 높은 체결럭을 가능하도록 하게 합니다.

특징

1) 노캠아우트(No Cam-out)
2) 작업자의 피로감소 (No Driving Force)
3) 높은작업성
4) 높은토크전달능력
5) 고정밀비트
6) 보안성
7) 높은내구성
8) 비트와 screw간의 높은 적합성
OUTLINE OF MICRO STIX

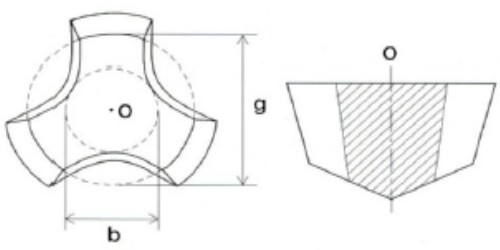

상기 치수는 machine과 tapping 모든 종류의 스크류에 적용 되어진다.

상기 치수는 machine과 tapping 모든 종류의 스크류에 적용 되어진다.


a
b
3ULR-m
0.56

0.33

3ULR-00
0.8
0.40
3ULR-F
0.96
0.48
3ULR-0
1.24
0.62
3ULR-1
1.6
0.8

BITS 3ULR

B3LUR-#
Shank Type
Dimensions

B3LUm

B3LU00

B3LUF

B3LU0

B3LU1

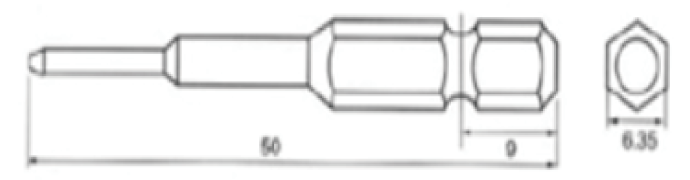

U6.3×50

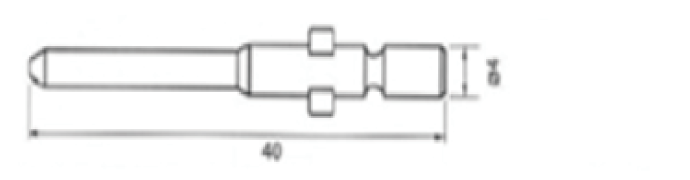

H4×40

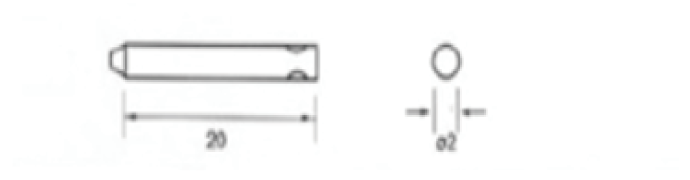

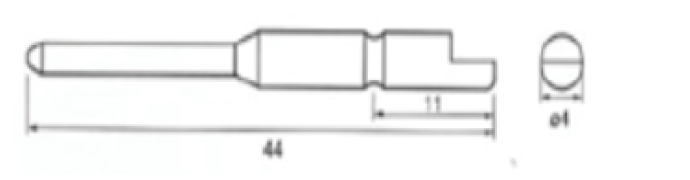

D4x44
Ø2×20

D3LUm

D3LU00

D3LUF

D3LU0

D3LU1

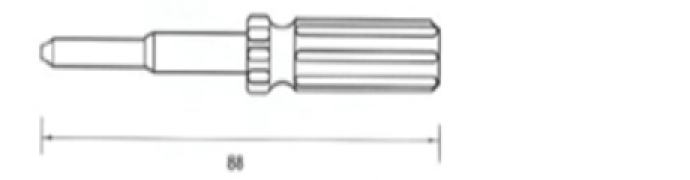

DRIVER

SIZE OF MICRO STIX

단위 : mm

단위 : mm

Type
Nominal Size
3ULR NO.
Ødk
k
Basic Size
Tolerance
Basic Size
Tolerance
Type1
M1.4


3ULR-0
2.2
+0.05/-0.1
0.5
+0.1/0
M1.6
2.4
0.5
M1.7
2.5
0.5
M2
3.0
+0.05/-0.2
0.6
Type2
M1.4
2.5
+0.05/-0.1
0.5
+0.1/0
M1.6
2.8
0.5
M1.7
3.0
0.5
M2
3.5
+0.05/-0.2
0.6
Type3
M1.2
2.2
+0.05/-0.1
0.7
±0.05
M1.4
2.5
0.8
M1.6
2.8
0.8
M1.7
3.0
0.9
M2
3.5
+0.05/-0.2
1.0
±0.08

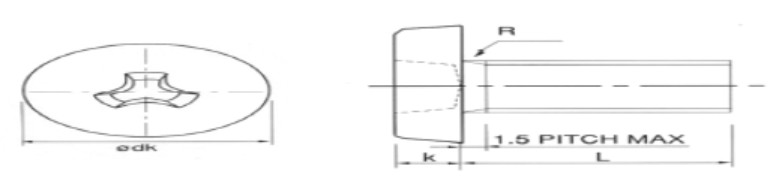

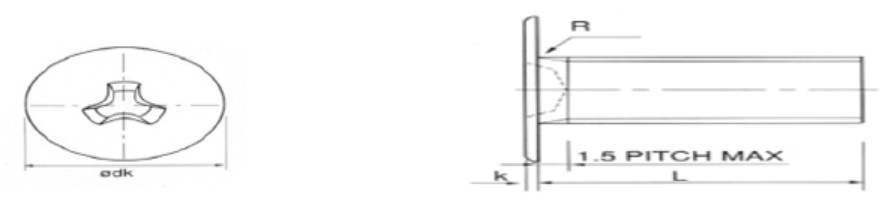

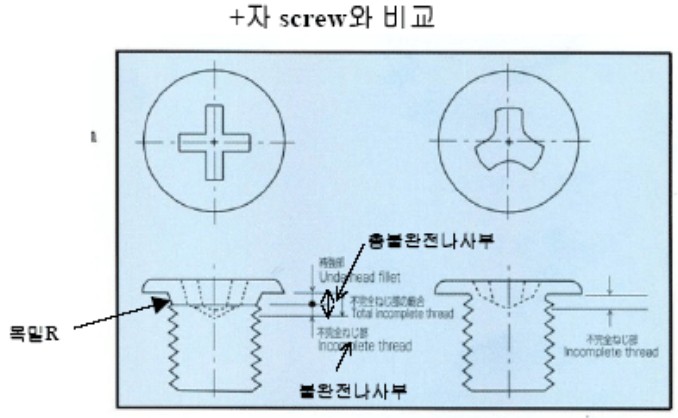

3ULR-0/JCIS STANDARD

단위 : mm

단위 : mm

Nominal Size
3ULR#
Ødk
k
목밀 R
Incomplete thread
Basic Size
Tolerance
Basic Size
Tolerance
M0.8
3ULR-m
1.8
+0.05/-0.1
0.2
±0.05
0.1MAX
1.5 pitch MAX
M1.0
3ULR-m
2.0
+0.05/-0.1
0.2
±0.05
0.1MAX
1.5 pitch MAX
M1.2
3ULR-00
2.0
+0.05/-0.1
0.2
±0.05
0.1MAX
1.5 pitch MAX


2.5
+0.05/-0.1
0.2
±0.05
0.1MAX
1.5 pitch MAX
M1.4
3ULR-F
2.5
+0.05/-0.2
0.2
±0.05
0.1MAX
1.5 pitch MAX


3.0
+0.05/-0.2
0.2
±0.05
0.1MAX
1.5 pitch MAX
M1.6
3ULR-F
3.0
+0.05/-0.2
0.2
±0.05
0.1MAX
1.5 pitch MAX


3.5
+0.05/-0.2
0.2
±0.05
0.1MAX
1.5 pitch MAX
M1.7
3ULR-0
3.0
+0.05/-0.2
0.2
±0.05
0.1MAX
1.5 pitch MAX


3.5
+0.05/-0.2
0.2
±0.05
0.1MAX
1.5 pitch MAX
M2.0
3ULR-0
3.5
+0.05/-0.2
0.2
±0.05
0.1MAX
1.5 pitch MAX


4.0
+0.05/-0.2
0.2
±0.05
0.1MAX
1.5 pitch MAX
M2.5
3ULR-1
4.0
+0.05/-0.2
0.3
±0.05
0.1MAX
1.5 pitch MAX


4.5
+0.05/-0.2
0.3
±0.05
0.1MAX
1.5 pitch MAX
M2.6
3ULR-1
4.0
+0.05/-0.2
0.3
±0.05
0.1MAX
1.5 pitch MAX


4.5
+0.05/-0.2
0.3
±0.05
0.1MAX
1.5 pitch MAX
M3.0
3ULR-1
4.5
+0.05/-0.3
0.3
±0.05
0.1MAX
1.5 pitch MAX


5.0
+0.05/-0.3
0.3
±0.05
0.1MAX
1.5 pitch MAX
