조립현장의 SCREW 체결 불량현상을 획기적으로 감소 할 수 있습니다.

TORX PLUS® 구조적 특징

TORX PLUS® DRIVE SYSTEM

TORX®에서 월등히 개선된 성능 Superior performance improved by TORX®

만일, 귀사의 조립라인에서 SCREW 체결시의 문제점

SCREW 체결시 헛돌면서 미끄러지는 CAM-OUT현 상이 없어지거나, SCREW에 가하기로 설정된 정확한 힘으로 SCREW가 체결되어 풀림이 예방되거나, 드라 이버 비트를 교체하기 위해 LINE이 멈추는 일이 없어 진다면, 생산 COST가 얼마나 절감될지 상상해 보셨나요.

TORX PLUS® 구조적 특징

TORX PLUS®의 장점
효과
이익
1) 타원형 구조
(Elliptially-based Geometry)
모서리가 예리하지 않고 충격에 강함
드라이버 비트 파손 감소
SCREW 파손 감소
2) 0도의 회전력 전달 각도
(0° Drive Angle)
전동 드라이버에 SETTING된 힘이 LOSS없이 전달
적정 회전력 전달로 풀림 예방
드라이버 비트 파손 최소화
CAM-OUT 예방
3) 억각리가 1:1로 맞물리는 타원
(Six Lobes With Large Cross-Sectional Area)
드라이버 비트의 단면적 : SCREW 벽면의 단면적 1:1 두 제품간의 최고 강도 구현
접촉점 마모시에도 타원형 벽면 접촉으로 충격 흡수
드라이버 비트 파손 감소
SCREW 파손 감소
CHIP 발생 예방으로 전기적 문제 예방
공구 교환을 위한 비용 절감
4) 수직의 접촉면이 더 넓어짐
(Vertical Sidewalls & Reduced Recess Fallaway)
수직면으로 CAM-OUT 예방
CAM-OUT 때문에 가해지는 작업자의 힘 축소
TORX에 비해 더욱 접촉면 넓어짐
SCREW, 드라이버 비트 및 완제품의 손상 방지, 작업 피로 감소
TORX 보다 공구 수명 2~10배 향상
공구비용 절약
5) 인치와 밀리미터 규격에 동일공구 사용
공구의 종류 감소
공구 변경시간 감소
공구의 전체 숫자 감소
6) TORX TOOL 사용 가능
(Compatible with TORX(R) Drive for Field Service)
A/S에서 공구 혼용 가능
A/S 공구 보급 비용 절감 가능
TORX PLUS® 규격

Drive Size
Pan Head
Flat Head
Socket Button
Truss Head
inch
Metric
inch
Metric
inch
Metric
inch
Metric
1IP
...
M0.9
...
M0.9 & M1
...
...
...
...
2IP
...
M1.0
...
M1.2
...
...
...
...
3IP
...
M1.2
#0
M1.4
...
...
...
...
5IP
#0
M1.4 & M1.6
#1
M1.6 & M1.8
...
...
...
...
6IP
#1
M2
#2
M2
#2
...
...
...
7IP
#2
...
#3
...
#3
...
#2
...
8IP
#3
M2.5
#4
M2.5
#4
M3
#3
M3.5
10IP
#5 & #6
M3
#6
M3.5
#6
M3.5
#4
M4
15IP
#8
M3.5
#8
M3.5
#8
M4
#5 & #6
M5
20IP
#8
M4
#10
M4
#10
M4
#8
M5
25IP
#10
M5
#12
M5
#10
M5
#10
M6
27IP
#12
...
...
...
...
M6
#12
M6
30IP
#1/4
M6
1/4
M6
1/4
M6
1/4
M8
40IP
#5/16
...
5/16
M8
5/16
M8
5/16
...
45IP
#3/8
M8
3/8 & 7/16
...
3/8
M10
3/8
M10
50IP
#7/16
M10
1/2
M10
...
...
7/16
M12
55IP
#1/2
M12
9/16 & 5/8
M12
1/2
M12 & M14
9/16 & 5/8
...
60IP
...
...
3/4
...
5/8
M16
3/4
...
70IP
...
...
...
...
...
...
...
...
80IP
...
...
...
...
...
...
...
...
90IP
...
...
...
...
...
...
...
...
100IP
...
...
...
...
...
...
...
...

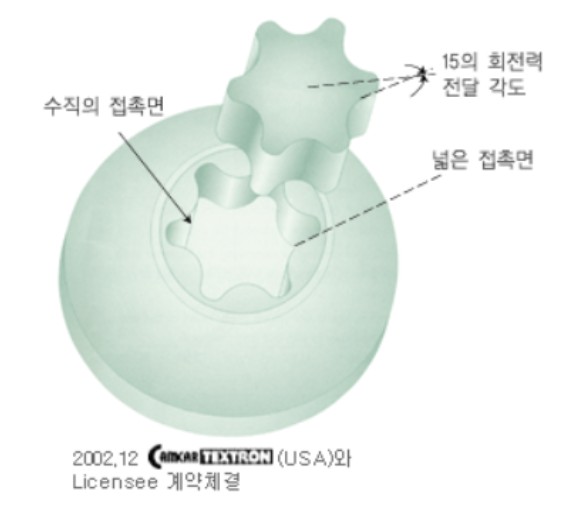

TORX®

TORX®의 장점

회전력의 전달각도가 15°

  • 회전력의 분산이 적다.
  • 공구에 전해지는 무리가 적어서 공구 수명이 늘어난다.

수직의 접촉면

  • 맞물림이 강해진다.
  • 수직면으로 인해 CAM-OUT 예방
    ※ CAM-OUT이란 드라이버 비트가 회전시 헛돌면서 빠져 나오는 현상을 말함

넓은 접촉면

  • 힘의 집중을 분산시켜서 TOOL의 마모 예방

인치-밀리미터 규격 동일 공구

  • 규격의 통일로 동일 공구 사용
